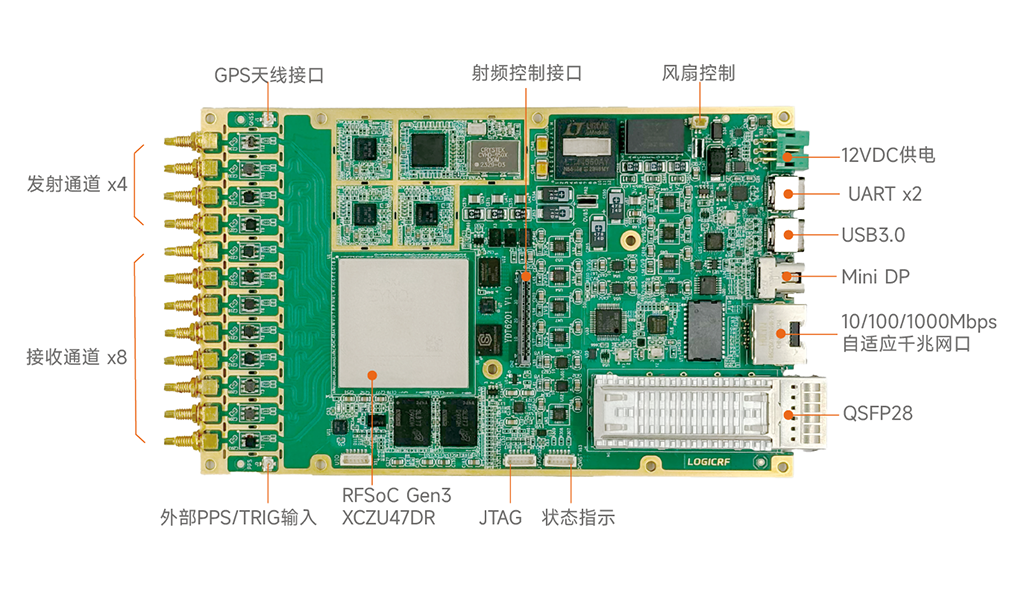

LogicRF™ H407基于Xilinx RFSoC Gen3 XCZU47DR。 LogicRF™ H207 RFSoC SDR+平台旨在集成到要求小尺寸、低功耗和实时处理的已部署RF系统中， 在大部分情况下，它可以作为独立产品使用，以更好地发挥其优势。 LogicRF™ H407采用AMD Zynq® UltraScale+第3代RFSoC，具有8个RF-ADC通道和4个RF-DAC通道。

# 主要特征

AMD Zynq UltraScale+ Gen1 ZU27DR RFSoC处理器

• 四核ARM Cortex-A53，双核ARM Cortex-R5F

• 可编程逻辑资源：930K逻辑单元，4272 DSP Slices，38Mb BlockRAM

• 14bit 8通道，最大5.0GSPS采样率 RF ADC，SSMC/SMP连接器

• 14bit 4通道，最大9.85GSPS采样率 RF DAC，SSMC/SMP连接器

• 1路10/100/1000 Mbps自适应以太网

• 1路QSFP28端口（支持40G千兆以太网/100G兆以太网/Aurora等协议）

• 1路 Type-C USB3.0接口

• 1路USB2.0端口，用于PS/PL UART

• 1路Mini DisplayPort

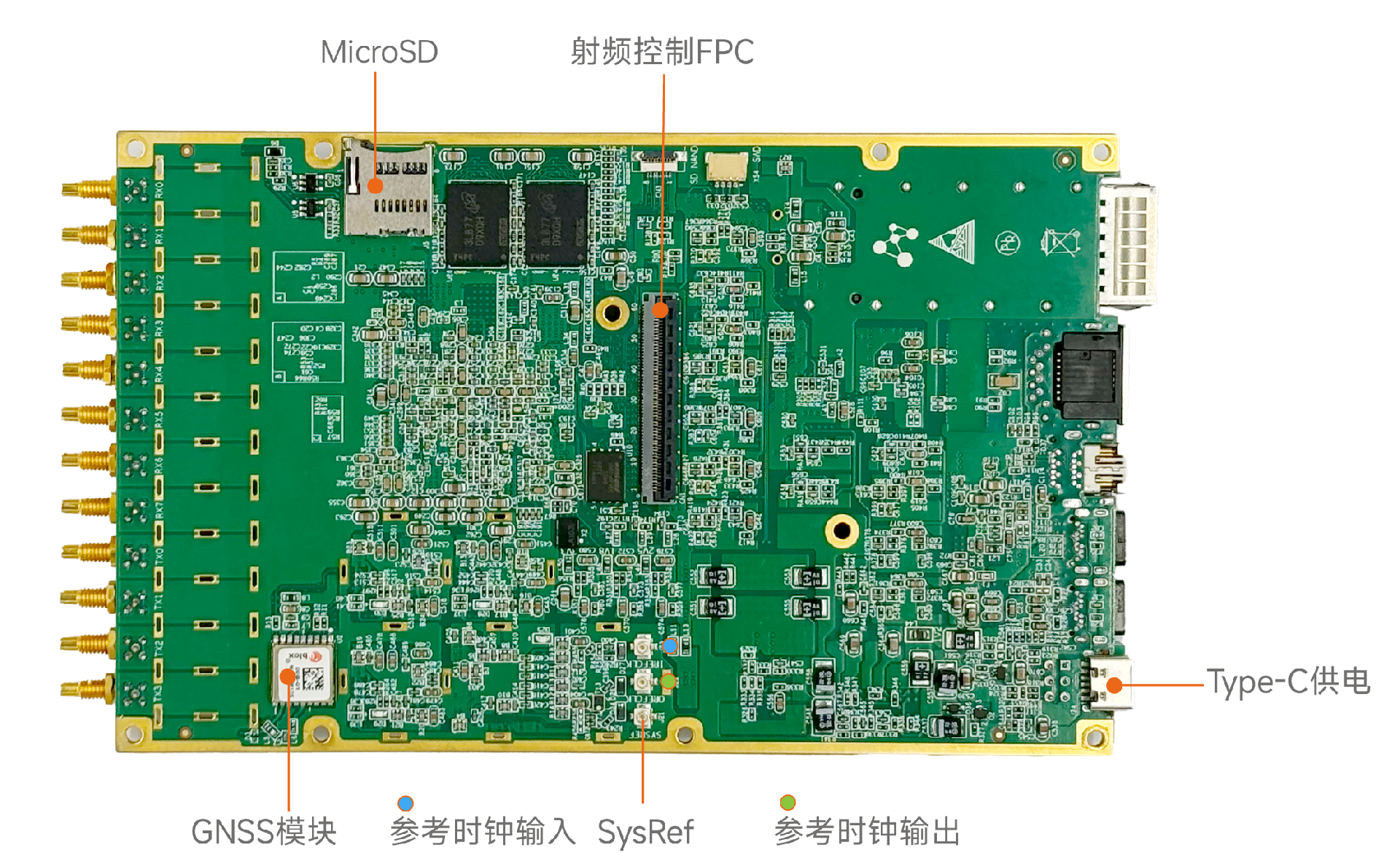

板载GNSS模块，支持外部PPS信号

2个自定义高速扩展FPC接口，用于射频前端

时钟和同步

• 多个高精度和可编程时钟源

• 超低抖动可编程采样时钟

• 外部时钟输入/输出和同步端口

存储器

• PS端 64位 4GBytes DDR4内存

• 支持SDIO2.0 MicroSD卡

• 板载SDIO2.0 32Gb SD Nand

• 板载128 MB QSPI Flash

系统

• 可靠和独立的电源管理单元

• 裸板尺寸：100 x 160 mm

• 6V至14 VDC输入（Type-C或JL23）

• 主电源的功率监控（电流和电压）

• 工作温度范围:工业级（-40℃~+85℃）

#典型应用

• 5G和LTE无线技术

• 相控阵雷达/数字阵列雷达

• 卫星通信

• 软件无线电（SDR）

• 宽带射频直采设备

• 频谱监测
