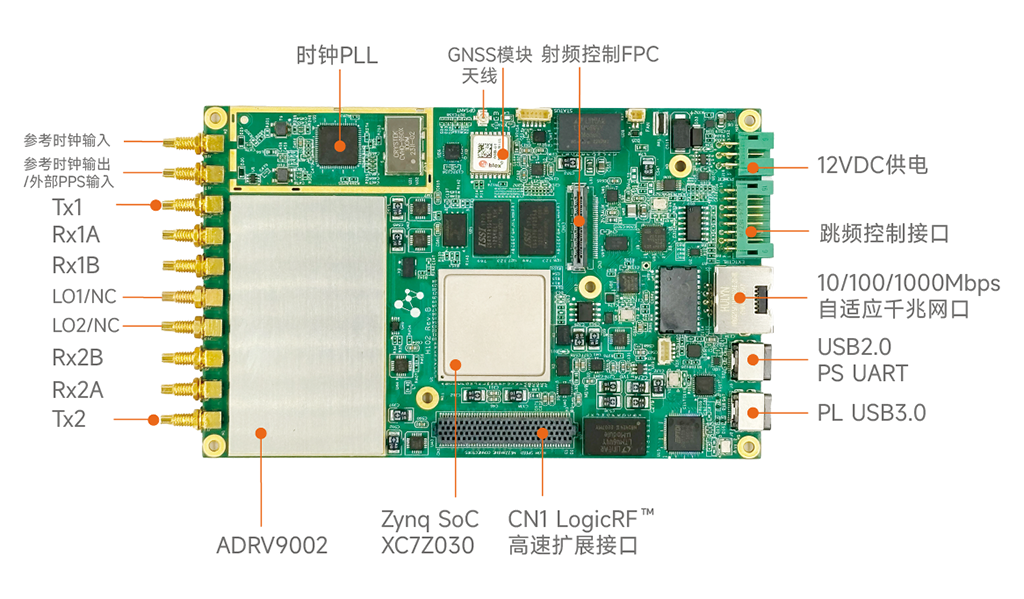

LogicRF™ H102 SDR+平台是最新的高性能、小尺寸软件定义无线电（SDR）平台。

LogicRF™ H102 SDR+平台基于ADI公司的ADRV 9002高集成度宽带RF收发器和

Xilinx Zynq-7030可编程片上系统（SoC），是高性能捷变频、快速跳频、关键性任务通信应用解决方案的理想选择。

#主要特征

采用ADRV9002的完整收发器信号链解决方案

• 2x Tx SSMC/SMP端口

• 2个ORx SSMC/SMP端口

• 2个外部LO SSMC/SMP端口

• 频率范围30 MHz至6 GHz

• 发射机和接收机带宽从12 KHz到40 MHz

• 快速跳频

用于高性能信号处理的Xilinx Zynq系列FPGA

• PS端1GB 32-bit位宽DDR3内存

• SDIO2.0 MicroSD卡（支持Boot启动）

• 128 MB QSPI Flash

• 10/100/1000 Mbps以太网

• 1x Type-C USB3 salve port

• 1个Type-C USB2.0 OTG端口（可配置PS Uart输出）

• 1x 10Mbps RS485，1x 10Mbps RS422& LVTTL

板载GNSS模块，支持外部PPS信号

1xLogicRF™自定义高速扩展接口（GTX& LVDS）

2个FPC接口，用于射频前端

时钟&同步

• 高精度和可编程时钟源

• 外部时钟输入/输出和同步端口

系统

• 独立可靠的电源管理单元

• 裸板尺寸：85 x 135 mm

• 6V至14 VDC输入（Type-C或JL23连接器）

• 主电源的有功功率监控（电流和电压）

• 工作温度范围:工业级（-40℃~+85℃）

# 软件支持

• GNURadio

• MathWorks

• PyADI-IIO
